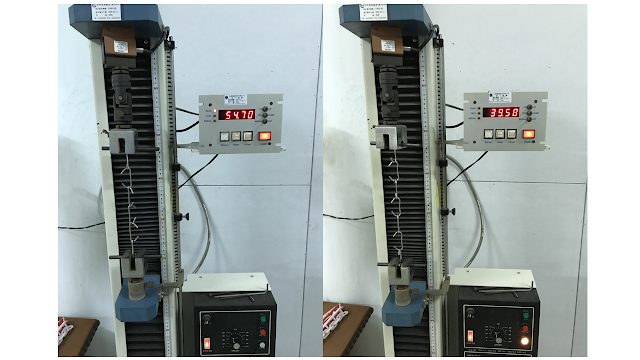

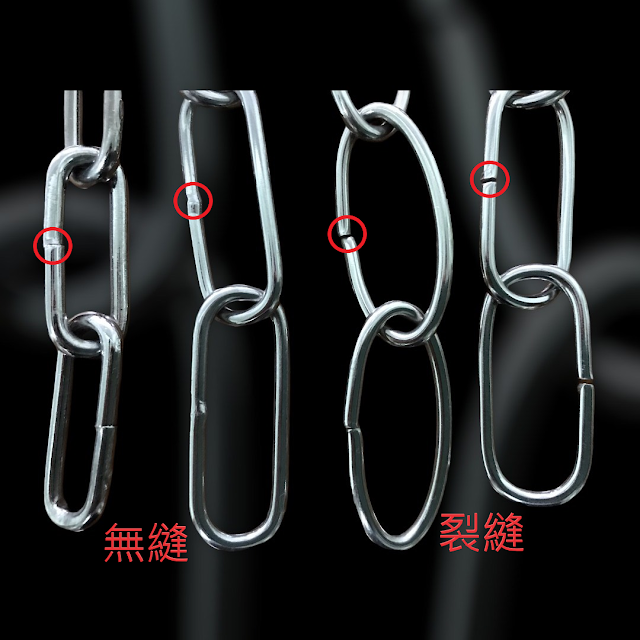

經過拉力機測試發現有裂縫(無焊接)的拉力如下圖，測試後數據只有60kgf以下，結果發現橢圓形狀拉力比較小約40kgf上下

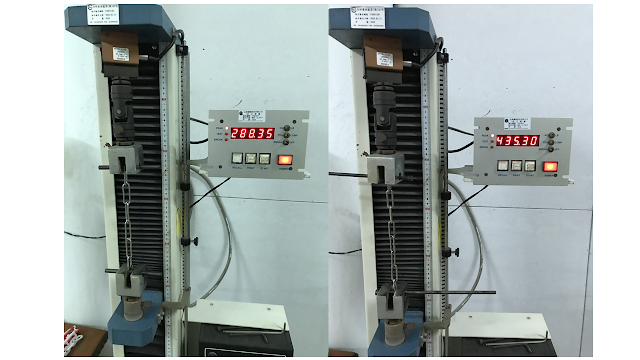

經過拉力機測試發現緊密無縫(有焊接)的拉力如下圖測試後數據有200kgf以上，由於測試機的極限只有500kgf測試中為了怕機器受損超過200kgf即停止測試。實際結果應該會大於顯示數字。

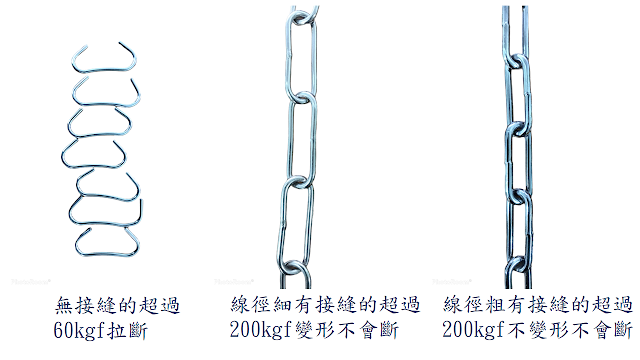

測試的結果發現除了有裂縫跟無縫會影響斷裂&拉力，另外線徑較粗比較不會變形，如下圖

　　高分子材料在室外使用時，則會因光、紫外線(UV)、熱、氧氣、水、金屬離子的作用而劣化。(degradation)
影響高分子材料老化的一些因素：化學結構/物理結構/加工助劑/加工過程。

大氣氣候因素：光、紫外線(UV)、熱、氧氣、水、金屬離子、濕度、高低溫交變、臭氧、鹽霧、及其油、酸、鹼環境的影響。

1.光的影響：太陽光的紫外線是引起高分子材料老化的主要因素。太陽光的紫外線對高分子的老化亦起重要作用，

　　　　　　因爲紫外線轉變成熱能。熱能加速材料的老化。
2. 氧和臭氧的影響：高分子材料的老化，其中之一是在熱的參與或光的引導下進行氧化反應。
3. 熱的影響：隨著溫度的升高，分子的熱運動加劇，引起高分子鏈斷裂與交聯。
4. 濕度的影響：水分使某些高分子水解，又可能溶解、抽提高聚物中某些助劑。

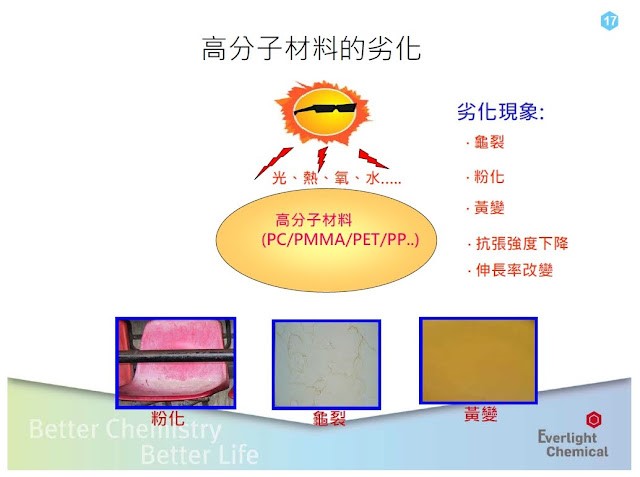

高分子材料劣化的現象、特徵有：

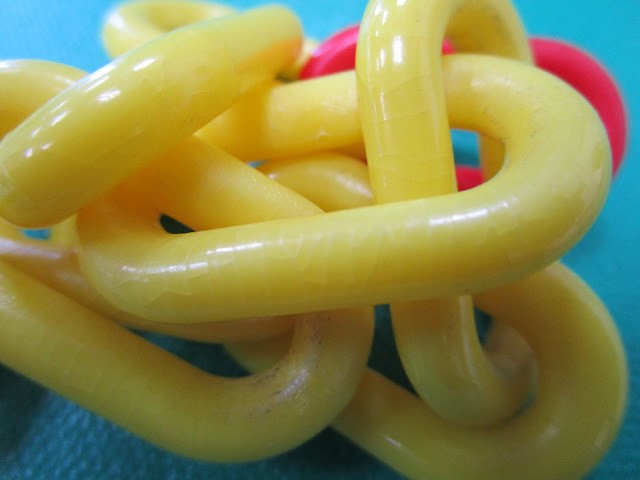

1. 外觀：顔色變化、變形、光澤降低、粉化、龜裂等。
2. 物性：變硬、透光性和折光性變化、分子量變化、分子鏈支化、羰基含量增加、電性能、導熱性能、比重等等的變化。
3. 力學性能：衝擊強度、拉伸強度、斷裂伸長率降低，變脆等等。
4. 電性能：介電常數、介質損耗、擊穿電壓、表面電阻率、體積電阻率變化等。

廢塑膠經由再生程序重新造粒製成再生粒料，可進一步再製成塑膠製品循環利用。

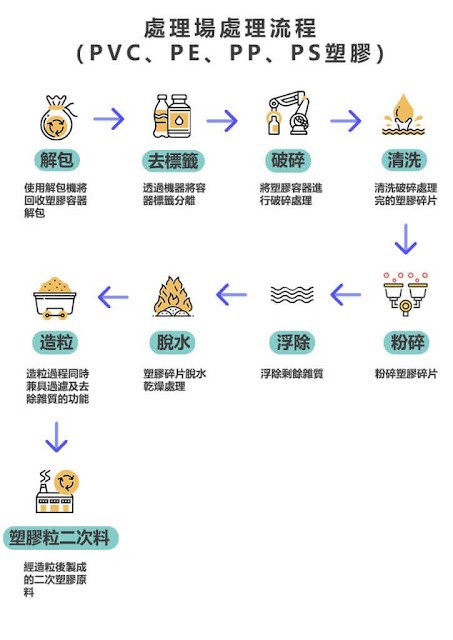

處理場處理流程圖（PVC、PE、PP、PS塑膠）
資料來源：新北市政府環境保護局資源回收資訊網 作者自行繪製
